جزئیات محصول:
|
| تایپ کنید: | GS10 | نام تجاری: | Easson |
|---|---|---|---|
| وضوح: | 0.005 میلی متر | طول: | 50-1000 میلی متر |
| منبع تغذیه: | DC 5V | سیگنال خروجی: | TTL |
| نام: | بازخوانی دیجیتال برای تراش | کلمه کلیدی: | تامین کنندگان بازخوانی دیجیتال |
| برجسته: | رمزگذار مقیاس خطی تراش,رمزگذار مقیاس خطی 1000 میلی متر,رمزگذار مقیاس شیشه ای 5 ولت DC |
||

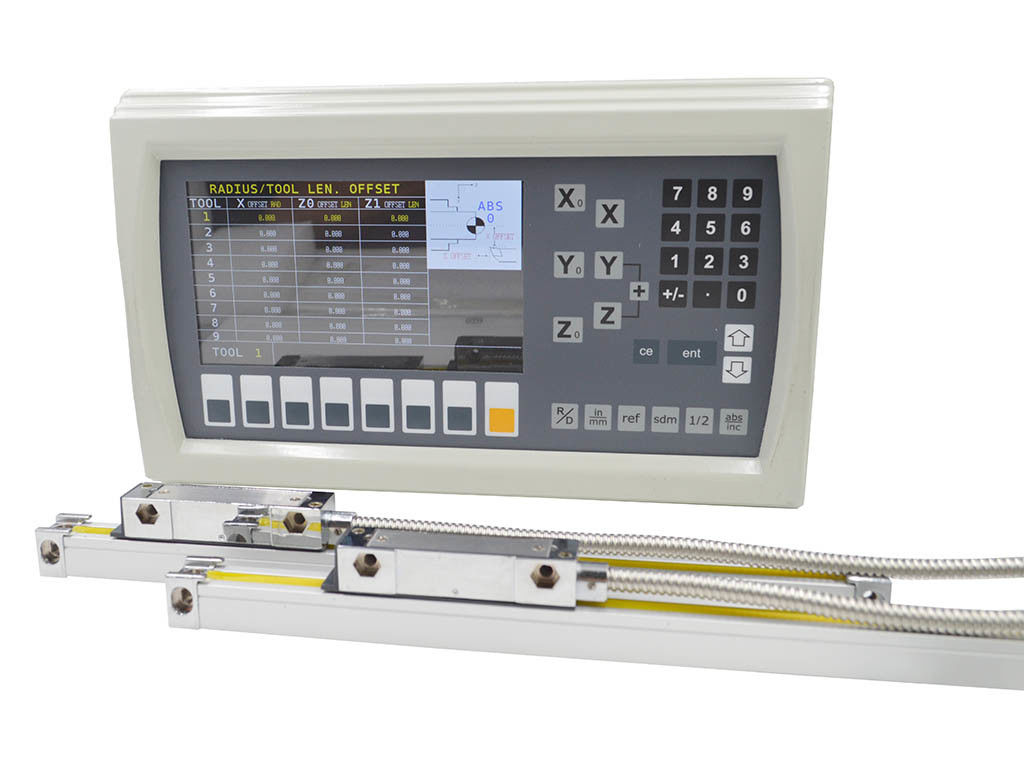

انکودر مقیاس خطی نوری شیشه ای لیزری اندازه گیری طول
نمای محصول
| GS10 | GS11 | GS12 | GS13 | GS20 | GS21 | GS22 | GS23 | GS30 | GS31 | GS32 | GS33 | ||
| استاندارد اندازه گیری | مقیاس شیشه ای - دوره توری: 20μm (0.02mm) | ||||||||||||
| سیستم تشخیص نوری | سیستم مادون قرمز انتقال دهنده: طول موج 880 میلی متر | ||||||||||||
| سیستم حامل اسلاید | سیستم پشتیبانی پنج بلبرینگ عمودی | سیستم پشتیبانی 45 درجه پنج بلبرینگ | سیستم پشتیبانی پنج بلبرینگ عمودی | ||||||||||
| وضوح | 5 میکرومتر | 1 میکرومتر | 5 میکرومتر | 1 میکرومتر | 5 میکرومتر | 1 میکرومتر | 5 میکرومتر | 1 میکرومتر | 5 میکرومتر | 1 میکرومتر | 5 میکرومتر | 1 میکرومتر | |
| سفر اندازه گیری | 50-1200 میلی متر | هر 50 میلی متر در طول مشخصات | در دسترس نیست | هر 50 میلی متر در طول مشخصات | |||||||||
| 1300-3000 میلی متر | در دسترس نیست | هر 100 میلی متر در طول مشخصات | هر 50 میلی متر در طول مشخصاتتا 500 میلی متر | ||||||||||
| دقت | 100-450 میلی متر | ± 8μm | ± 5μm | ± 8μm | ± 5μm | -- | ± 8μm | ± 5μm | ± 8μm | ± 5μm | |||
| 500-800 میلی متر | ± 10μm | ± 8μm | ± 10μm | ± 8μm | -- | -- | |||||||
| 1050-2000 میلی متر | ± 15μm | ± 12μm | ± 15μm | ± 12μm | -- | -- | |||||||
| 1300-3000 میلی متر | -- | ± 25 میکرومتر | -- | ||||||||||
| تکرارپذیری | 2μm (0.002mm) | ||||||||||||
| هیسترسیس | 3μm (0.003mm) | ||||||||||||
| حفاظت | IP 53 | ||||||||||||
| منبع تغذیه | DC 5 ± 5٪ | ||||||||||||
| سیگنال خروجی | TTL | TTL | 422 | 422 | TTL | TTL | 422 | 422 | TTL | TTL | 422 | 422 | |
طراحی
سری GS10 / GS11 / GS12 / GS13
سری GS30 / GS31 / GS32 / GS33
رابط رابط
DSUB 9PIN
| پین | TTL | 422A | ||
| علامت | کابل | علامت | کابل | |
| 1 | —— | —— | آ- | زرد |
| 2 | 0 ولت | نارنجی | 0 ولت | سفید |
| 3 | —— | —— | ب- | قرمز |
| 4 | GND | GND | GND | GND |
| 5 | —— | —— | R- | مشکی |
| 6 | آ | زرد | آ | سبز |
| 7 | 5 ولت | قرمز | 5 ولت | رنگ قهوه ای |
| 8 | ب | سبز | ب | آبی |
| 9 | آر | رنگ قهوه ای | آر | خاکستری |
DIN 7PIN
| پین | کابل | TTL |
| 1 | نارنجی | 0 ولت |
| 2 | —— | —— |
| 3 | زرد | آ |
| 4 | سبز | ب |
| 5 | قرمز | 5 ولت |
| 6 | رنگ قهوه ای | آر |
| 7 | زمین | GND |
| مورد | زمین | GND |
توضیحات محصول
سیستم اندازه گیری نوری پیشرفته
حامل لغزنده ترازوهای سری GS از طرح پنج بلبرینگ برای مبدل خطی گریت نوری استفاده می کند که به عنوان قابل اعتمادترین طراحی سیستم در بازار امروز ثابت شده است.
طراحی مهر و موم دوبل
مهر و موم های پلاستیکی ترازوهای سری GS از یک ماده ابتکاری برای ارائه مقاومت روغن برتر، خواص بازیابی الاستیک بالا و دوام استفاده می کنند، هندسه لب با دقت طراحی شده مقاومت لغزشی پایینی را ارائه می دهد.
100% کالیبراسیون لیزری
تمام مقیاس های شیشه ای خطی به صورت جداگانه توسط تداخل سنج لیزری داخلی ما بررسی و کالیبره می شوند تا اطمینان حاصل شود که دقت اندازه گیری 100٪ با مشخصات مطابقت دارد.
گزارش دقت
هر کدگذار خطی نوری با یک کد QR چاپ می شود که برای کاربران راحت است تا گزارش دقت بازرسی کارخانه را مشاهده کنند.
