جزئیات محصول:
|
| نام: | دستگاه اندازه گیری ویدیو | کلمه کلیدی: | سیستم اندازه گیری ویدیو |
|---|---|---|---|
| وسایل: | (1.5 + L / 200) میکرومتر | معنی: | 300 200 200 200 200 میلی متر |
| CCD: | وضوح بالا SONY CMOS CCD | کیفیت نمایش: | مقیاس مطلق 0.01μm |
| مدل بهره برداری: | خودکار | تکرارپذیری: | 0.002 میلی متر |
| برجسته کردن: | دستگاه های اندازه گیری ویدئو Vmm Vision,دستگاه های اندازه گیری ویدئو SP3020 Vision,سیستم های Vision Automation V 30 SP |
||

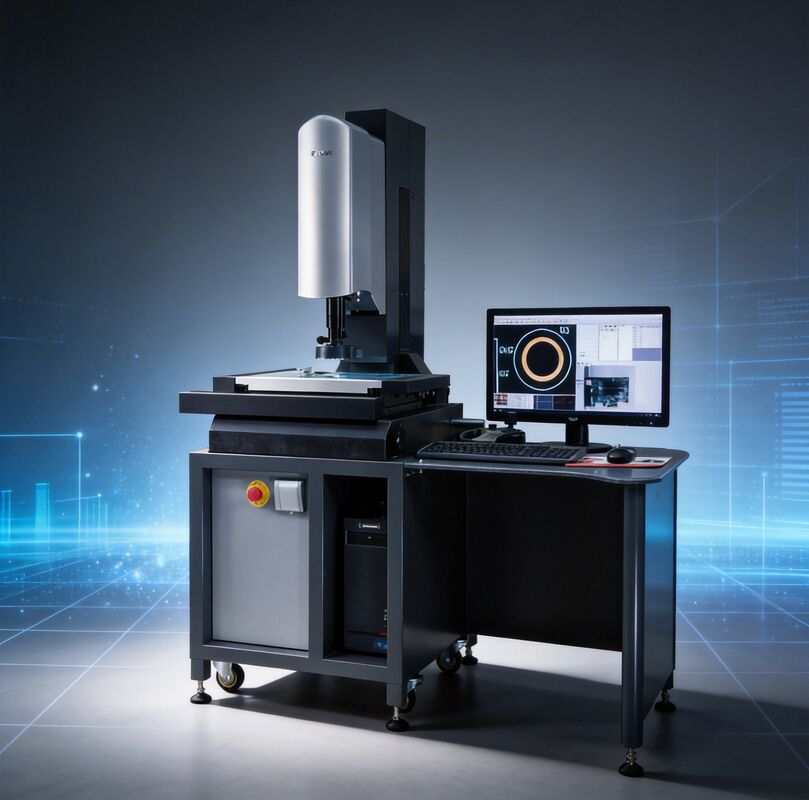

دستگاه های اندازه گیری تصویری تصویری اتوماتیک SP-3020 با مقیاس خطی مطلق 3 محور 0.01μm
برنامه های دستگاه
دستگاه اندازه گیری ویدئو SPARTAN 3020 به طور گسترده ای در الکترونیک های مختلف دقیق ، فن آوری ویفر ، ابزارهای برش ، پلاستیک ، فنر ، قطعات مهر زنی ، اتصالات ، قالب ها ، کپی برداری دو بعدی ، طراحی ، توسعه مهندسی ، پلاستیک های فلزی ، تخته های PCB ، لاستیک رسانا استفاده می شود ، متالورژی پودر ، پیچ ، قطعات ساعت ، تلفن های همراه ، صنعت داروسازی ، دستگاه های فیبر نوری ، مهندسی خودرو ، هوا فضا ، دانشگاه ها ، موسسات تحقیقات علمی و سایر زمینه ها کاربردهای گسترده ای دارند.
اصل کار
هنگام قرار دادن قطعه کار روی میز کار ، تصویر آن از طریق انتقال یا انعکاس نور دستگاه به کامپیوتر گرفته می شود ، سپس با استفاده از توابع نرم افزاری مانند فیلم ، اندازه گیری همراه با ترجمه جدول کار ، جمع آوری مختصات ، کاربر می تواند اندازه گیری هایی مانند دایره ، خط ، فاصله تا قطعه کار.
مشخصات فنی
| مدل | SP-3020 | SP-4030 | SP-6050 |
| اندازه گیری سفر (میلی متر) | 300x200x200 | 400x300x250 | 600x500x300 |
| ابعاد کلی (میلی متر) | 1200x720x1600 | 1250x900x1600 | 1350x1000x1850 |
| میز کار میز شیشه (میلی متر) | 339x239x10 | 439x339x12 | 648x548x18 |
| وزن (کیلوگرم) | 280 | 410 | 1700 |
| حداکثر بار جدول (کیلوگرم) | 30 | 30 | 30 |
| دقت اندازه گیری (μm) | 1.5 + L / 200 | 2 + L / 150 | |
| تکرارپذیری (میکرومتر) | 2 | ||
| بزرگنمایی | بزرگنمایی نوری 0.7-4.5X ، بزرگنمایی تصویر 20-125X | ||
| وضوح نمایش محور | 0.00001 میلی متر (0.01μm) | ||
| سیستم روشنایی | هشت منطقه از منبع نور با دو سیستم موقعیت یابی لیزر | ||
| مدل عملیاتی | کنترل خودکار ، ماوس ، جوی استیک یا صفحه کلید | ||
| لنز | بزرگنمایی خودکار ، لنز کواکسیال نوری با تمرکز خودکار | ||
| سیستم بینایی | دوربین شاتر جهانی SONY CMOS با وضوح بالا | ||
خصوصیات
1 محورهای X / Y / Z 3 از مقیاس مطلق خطی بصورت مستقل مورد تحقیق و توسعه قرار گرفته و دارای تفکیک حداکثر 0.01 میکرومتر است
2. لنز بزرگنمایی اتوماتیک با دقت بالا F3.
3. کنترل کننده حرکت ویژه طراحی شده برای اندازه گیری چشم انداز با استفاده از انتقال اترنت ، که یک سیستم کارآمد و قابل اعتماد است ، می تواند ضرر انتقال ناپایدار USB را حل کند.
4. سنسور SONY CMOS با وضوح بالا از پردازنده تصویر برای اطمینان از شفافیت تصویر و بدون لکه گیری.
5. منبع نور بالا با استفاده از هشت منطقه سیستم روشنایی کنترل مستقل تقسیم شده و عنصر ساطع کننده نور با استفاده از LED با میرایی کم برای افزایش عمر کاری.
6. نرم افزار اندازه گیری چند منظوره ، نتایج اندازه گیری را می توان به قالب های DXF ، Word ، Excel ، PDF و سایر قالب ها ارسال کرد.
F3 لنز بسته شده با زوم اتوماتیک با دقت بالا
ترکیب با دقت بالا ، مقیاس حلقه با وضوح بالا که توسط لنز F3 Easson طراحی و طراحی شده است ، بازخورد کامل حلقه بسته ، شامل عملکرد روشنایی هم محور ، خطای تکرار چندگانه تصویر ناشی از شکاف انتقال دنده برای بهبود تکرارپذیری از بین می رود اندازه گیری کلی
21 سفارش جبران حجمی
دستگاه اندازه گیری بینایی Easson با سیستم کنترل شبکه سری AR که شامل 21 سفارش جبران حجمی است ، با خواندن رمزگذار خطی فوق العاده با سرعت بالا و EAD داخلی (رمزگشای مقیاس مطلق) به سیستم سری AR اجازه می دهد تا از مقیاس مطلق با دقت بالا AS-80 استفاده کند ، ارائه دقت بالا و اندازه گیری با وضوح بالا.
2D / 3D Mچندتایی اندازه گیری
سه سری دستگاه های اندازه گیری بینایی ایسون می توانند برای اندازه گیری چند بعدی 2D / 3D با پروب لمسی با دقت بالا Renishaw انگلستان همکاری کنند.اندازه گیری سه بعدی پروب را می توان با اندازه گیری 2D سیستم تصویربرداری مخلوط کرد.از همین سیستم مختصات برای اندازه گیری 2D / 3D در یک ترکیب عالی و آسان استفاده می شود.
