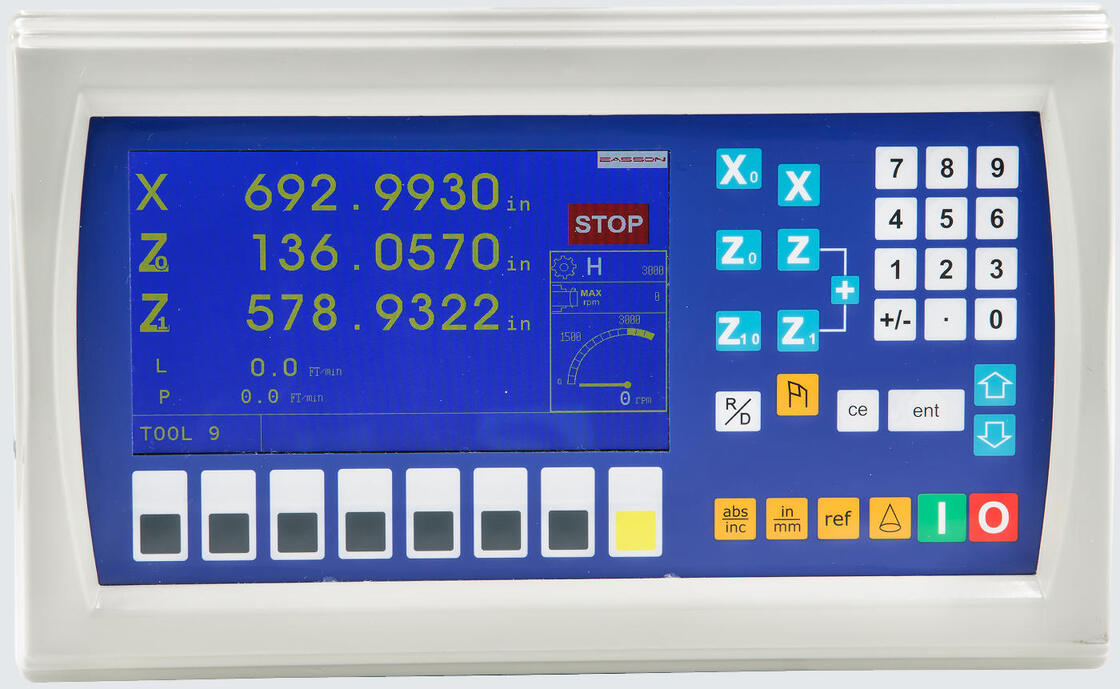

سیستم بازخوانی دیجیتال 3 محور Axe Easson ES-14B

معرفی محصول

درسیستم خواندن دیجیتال اساسون ES-14B با سرعت ثابتیک DRO LCD حرفه ای است که به طور خاص برایکاربردهای ماشینکاری چرخ دقيق.

برخلاف خواننده های دیجیتال سنتی که فقط موقعیت محور را نشان می دهند، ES-14B یکپارچهکنترل سرعت پیچ، نظارت بر سرعت برش سطحی خطی و بازخورد رمزگذاری کننده، اجازه می دهد تا اپراتور برای حفظ شرایط بهینه ماشین آلات در طول عملیات چرخش.

سیستم ازکنترل سرعت ثابت سطح (CSS)، اجازه می دهد تا سرعت پیچ به طور خودکار با توجه به قطر قطره در طول ماشینکاری تنظیم شود. این اطمینان حاصل می کند که سرعت برش ثابت باقی می ماند،بهبود کیفیت پایان سطح و عمر ابزار.

ES-14B DRO یکسیگنال کنترل 010V به اینورتر اسپیندل، اجازه می دهد تا تنظیم مستقیم سرعت چرخش پیچ برای هر دوحالت کنترل خودکار و دستی.

با عملکردهای هوشمند خاص چرخ دارش مانندجمع آوری محور Z، حافظه جابجایی ابزار و تغییر قطر / قطر نمایش، ES-14B به طور قابل توجهی کارایی ماشینکاری را بهبود می بخشد و خطاهای اپراتور را کاهش می دهد.

طراحی شده برای محیط های صنعتی، سیستم DRO مطابق با مقررات بین المللی است.استانداردهای EMC، اطمینان از عملکرد قابل اعتماد در کارگاه های ماشین آلات.

ویژگی های کلیدی

کنترل سرعت سطح ثابت (CSS)

سیستم خواندن دیجیتال ES-14B به طور خودکار سرعت پیچ را بر اساس قطر محور X فعلی تنظیم می کند تا سرعت برش ثابت را در طول عملیات چرخش حفظ کند.

این ویژگی بهبود می یابد:

• بهره وری ماشینکاری

• ثبات برش

• عمر ابزار

• کیفیت پایان سطح

کلیدها و دکمه های اصلی عملکرد

کنترل اتوماتیک و دستی RPM

DRO دو حالت کنترل اسپندل را فراهم می کند:

حالت AUTO RPM

سرعت پیچ به طور خودکار بر اساس پیش تنظیم کنترل می شودسرعت برش سطحی خطی.

حالت RPM دستی

سرعت پیچ با استفاده از دکمه تنظیم سرعت DRO کنترل می شود.

این سیستم کنترل انعطاف پذیر اجازه می دهد تا اپراتورها مناسب ترین حالت کار را بسته به کار ماشینکاری انتخاب کنند.

کنترل اینورتر اسپیندل 010 ولت

دستگاه ES-14Bسیگنال کنترل آنالوگ 0-10 ولتبه طور مستقیم به اینورتر اسپندل متصل می شود که کنترل دقیق الکترونیکی سرعت اسپندل را امکان پذیر می کند.

این اجازه می دهد تا یکپارچه سازی با سیستم های محرک چرخ دار مدرن.

نمایش سرعت برش سطحی خطی

DRO به طور مستقیم نشان می دهدسرعت برش خطی (m/min)در طول ماشینکاری، که به اپراتورها امکان می دهد شرایط برش را در زمان واقعی کنترل کنند.

تابع جمع بندی محور Z و Z1

برای چرخ های بزرگ مجهز به دو مقیاس طولی، ES-14B پشتیبانی می کندجمع کردن محور، اجازه می دهد که مقادیر محور Z و Z1 ترکیب شده و به عنوان یک مقدار واحد نمایش داده شوند.

این باعث بهبود دقت موقعیت ابزار می شود.

درخواست ها

سیستم DRO ES-14B با سرعت ثابت به طور گسترده ای در:

• ماشینکاری چرخ دقيق

• کارگاه های برش فلز

• تولید قالب

• ماشینکاری قطعات خودرو

• چرخش قطعات هوافضا

• تولیدی عمومی مکانیکی

مشخصات فنی

تجهیزات آزمایش EMC

برای اطمینان از اینکه تمام محصولات Easson DRO می توانند از مشخصات استاندارد EMC عبور کنند، ما مجموعه ای کامل از تست های ایمنی EMC را داریم.

آزمون پیری

آزمایش پیری می تواند محصولات فرآیند، طراحی، مواد و سایر جنبه ها را معیوب یا نه تایید کند.ما می توانیم با استفاده از این آزمایش به سرعت طراحی محصول را اصلاح کنیم تا کیفیت محصول و عمر را بهبود ببخشیم.

سیستم خواندن دیجیتال

پارامتر اصلی در ES-14B به شرح زیر است:

ES14B CS پورت کنترل سیگنال (DB9) تعریف پین

نظرات / یادداشت های سیم کشی

• اتصال اینورتر:پین1و پین2

• اتصال سرعت بالا/پایین:پین8و پین9

• اتصال سنسور سوئیچ RPM:پین6، پين7، پين9

• Easson CS DRO از یک سنسور PNP 5V به طور معمول باز پشتیبانی می کند.
